产品型号：

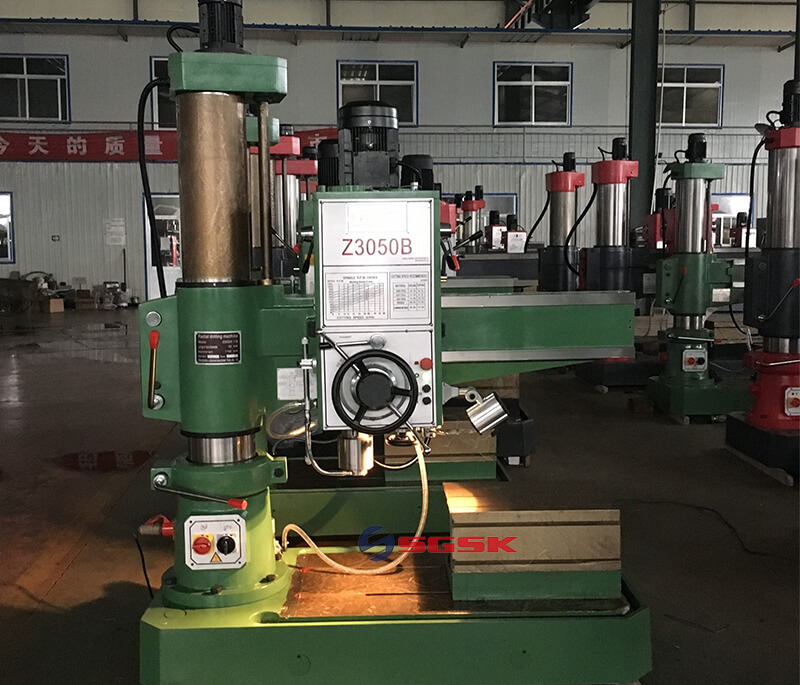

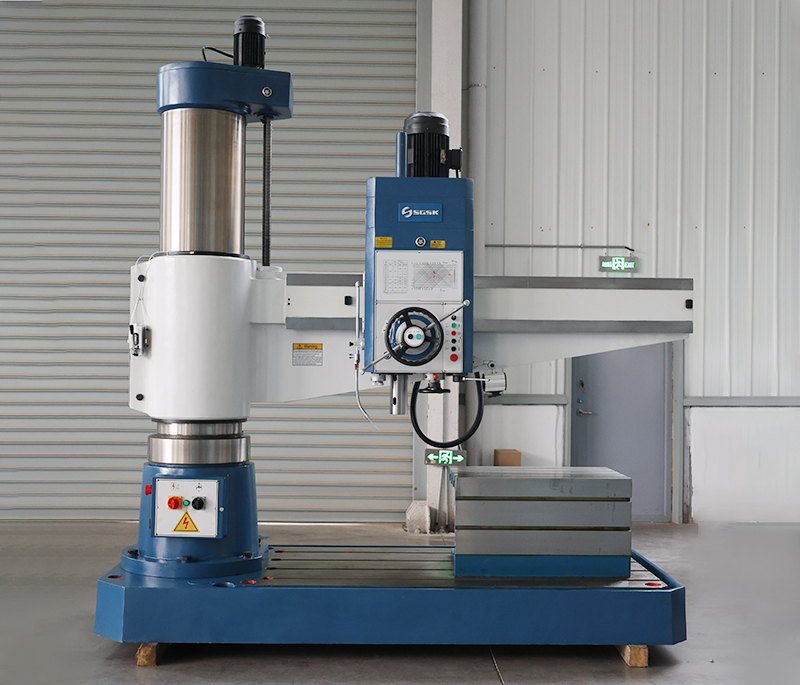

摇臂钻床Z3050*11B

采用液压预选变速机构，可节省辅助时间。

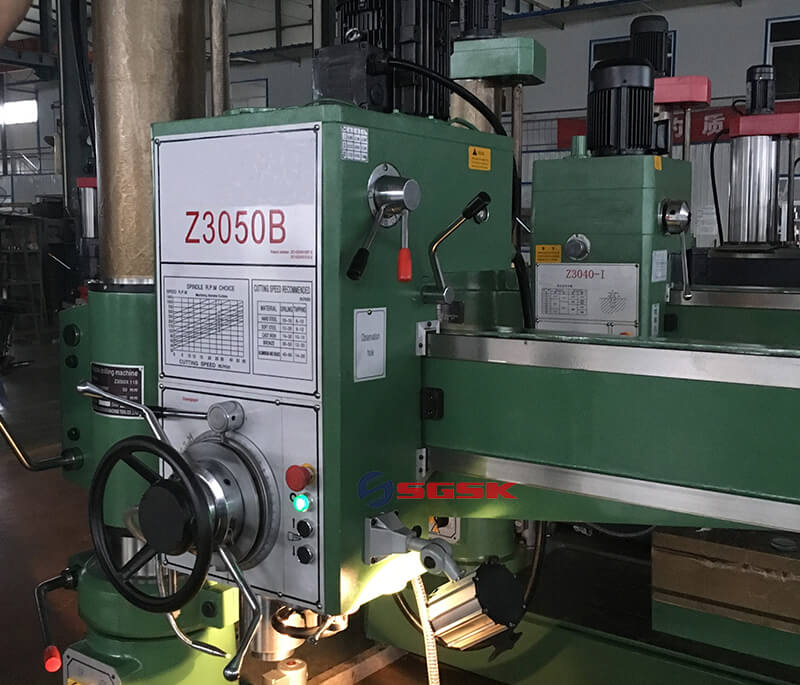

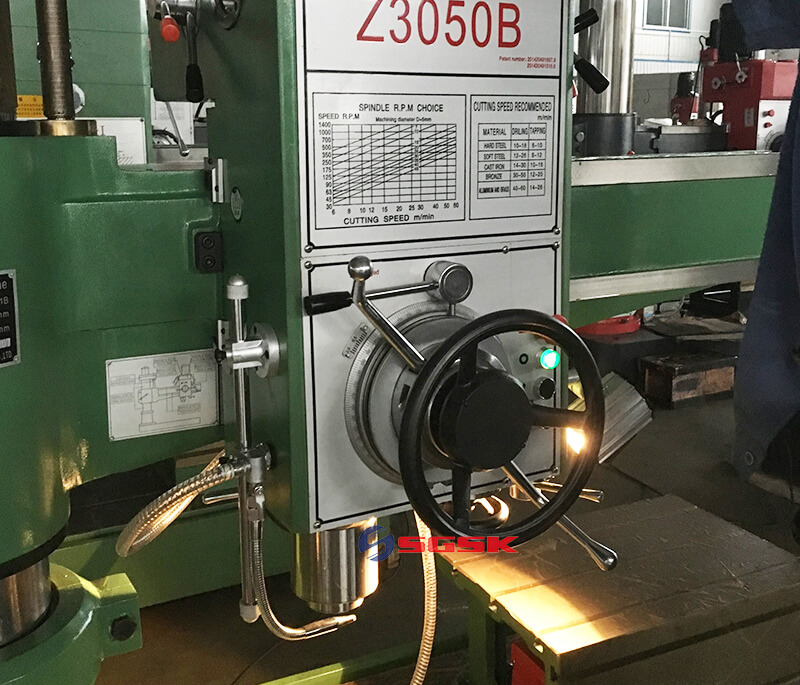

主轴正反转，停车（制动），变速、空档等动作，用一个手柄控制，操纵轻便。

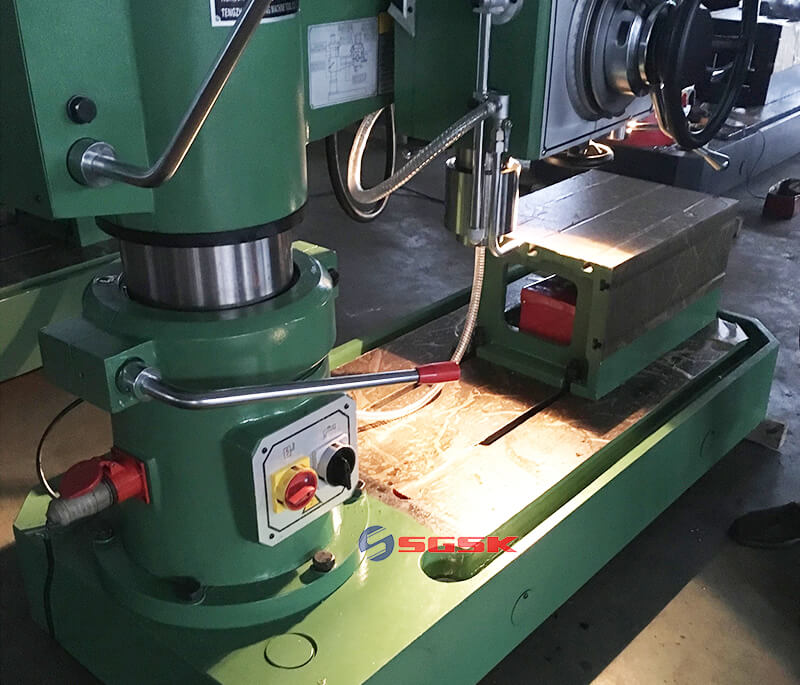

主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。
摇臂导轨，外柱圆表面，主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理，可长期保持机床精度的稳定性，延长了使用寿命。
有完善的安全保护装置和外柱防护。
在结构设计方面和在制造过程中，还采取了一系列有效措施，使得机床的精度持久性和整机的使用寿命均为大延长。

立即咨询下一款产品

特点

液压传动 Hydraulic transmission

液压夹紧 Hydraulic clamping

液压变速 Hydraulic change speed

液压预选 Hydraulic pre-selection

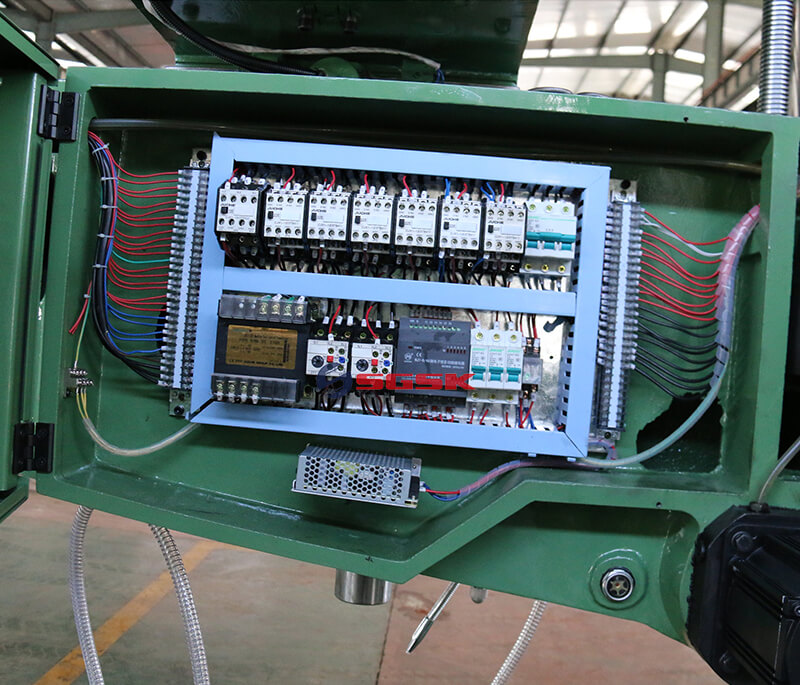

机械电气双重保险 Mechanical and electrical double insurance

产品主要技术参数

主要技术参数	SPECIFICATIONS	Units	Z3050×16
最大钻孔直径	Max. drilling dia.	mm	50
主轴端到工作台表面距离	Distance between spindle nose and table surface	mm	320-1220
主轴中心到立柱表面距离	Distance from spindle axis to column surface	mm	370-1620
主轴行程	Spindle travel	mm	315
主轴锥度	Spindle taper	-	MT5
主轴转速范围	Spindle speed range	r.p.m	25-2000
主轴转速级数	Spindle speed steps	-	16
主轴进给范围	Spindle feed range	mm/r	0.04-3.2
主轴进给级数	Spindle feed steps	-	16
主电机功率	Main motor power	kw	4
升降电机功率	Lifting motor power	kw	1.5
机床重量	Machine meight	kg	3500
外形尺寸(长×宽×高)	Overall dimension	mm	250010602800
