产品型号：

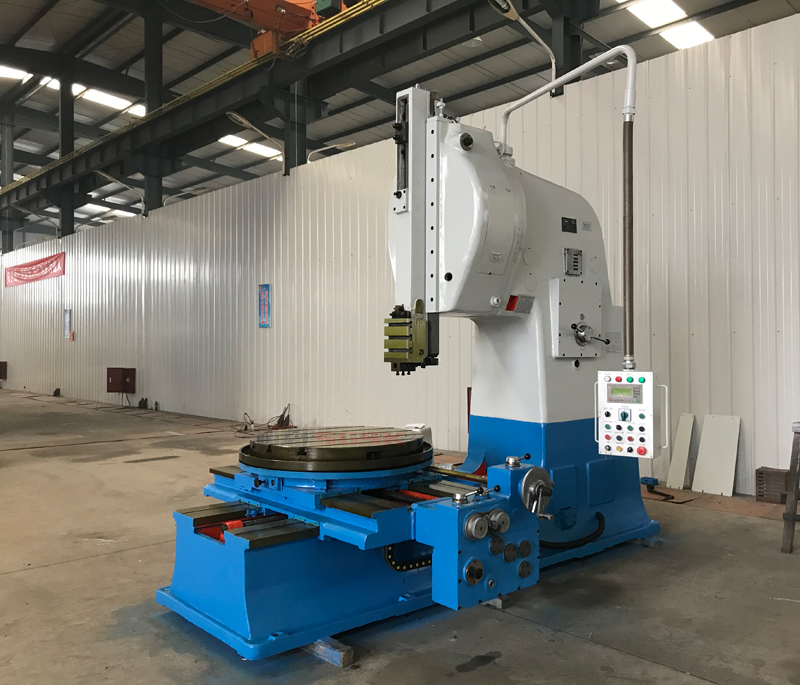

B5050普通插床

特点

普通插床的产品特点可概括为 “擅长垂直内轮廓加工、结构简单成本低、操作易上手，但精度低、效率慢、自动化差”。其核心价值在于解决 “中小型工件的内沟槽、非圆形内孔” 等特殊加工需求，是中小工厂 “补充性加工设备”；但在精密加工、批量生产、复杂轮廓加工领域，已逐渐被数控插床、立式加工中心等设备替代，仅在 “低精度、小批量、特殊内轮廓” 场景中仍有不可替代性。

应用案例

普通插床是 “中小型工件垂直内轮廓、特殊孔槽加工的补充设备”，核心应用于通用机械、五金工具、设备维修等行业的小批量生产或修配场景。其价值在于：弥补车床、铣床在 “封闭内沟槽、非圆形内孔” 加工中的盲区，同时以低设备成本、低操作门槛满足 “精度要求不高” 的加工需求。但在大批量、高精度、复杂轮廓加工场景中，已逐渐被数控插床、立式加工中心替代。

产品主要技术参数

主要技术参数	SPECIFICATIONS	Units	B5050
滑枕最大插削长度	Max. ram slotting length	mm	500
滑枕运动次数	Ram moving frequency per minute	times/min	9-50
刀头支撑面到床身前壁间距离	Distance from cutter head to column surface	mm	990
滑枕底端到工作台面距离	Distance between ram lower end to table surface	mm	740

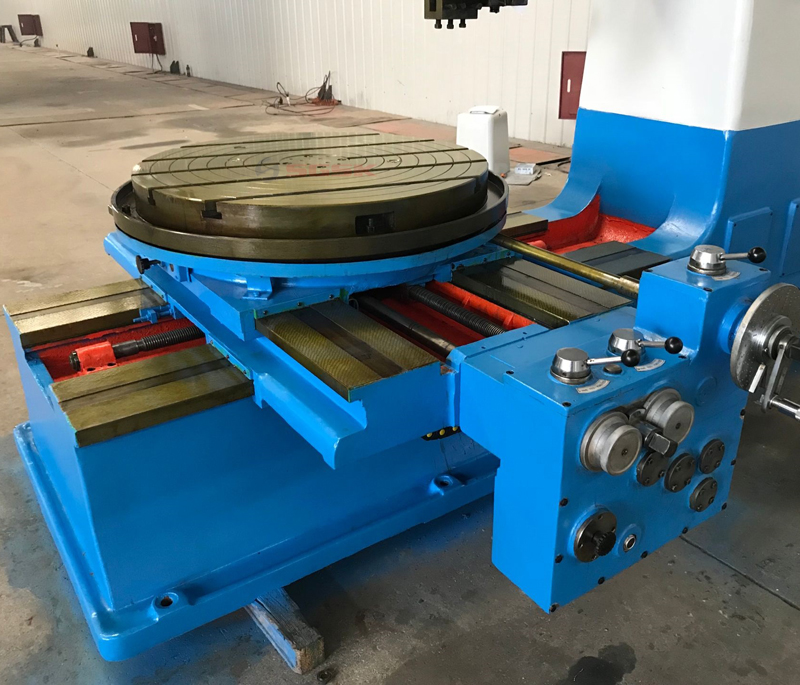

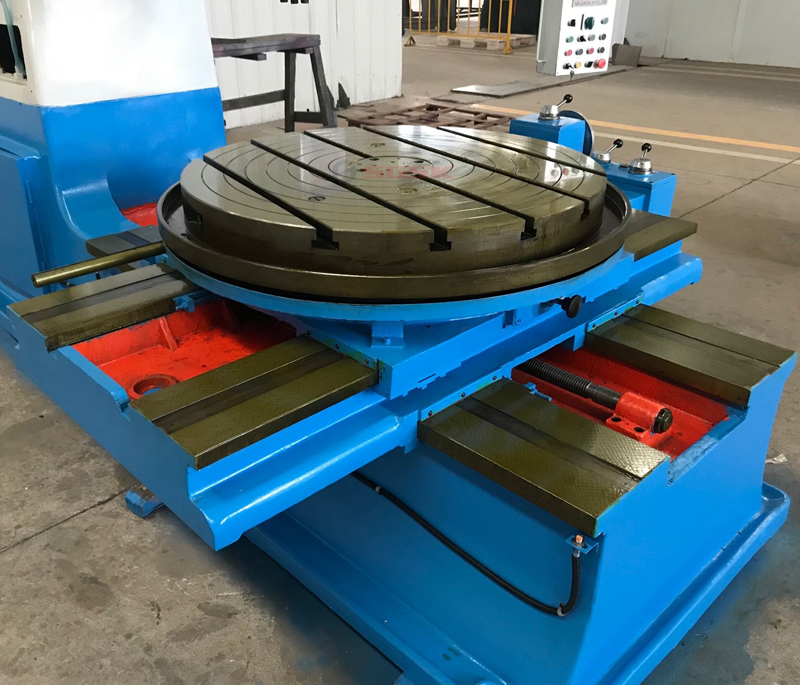

工作台直径	Table diameter	mm	1000
工作台纵向行程	Table longitudinal travel	mm	660
工作台横向行程	Table cross travel	mm	1000
工作台最大回转角度	Table rotation angle	°	360
工作台进给范围	Table feed range (longitudinal and crossl)	mm	0.10-1.20
工作台回转进给范围	Table rotary feed range	mm	3-36
主电机功率	Main motor power	kw	7.5
机床重量	Machine weight	kg	10300
外形尺寸(长×宽×高)	Overall dimension	mm	348020853307
