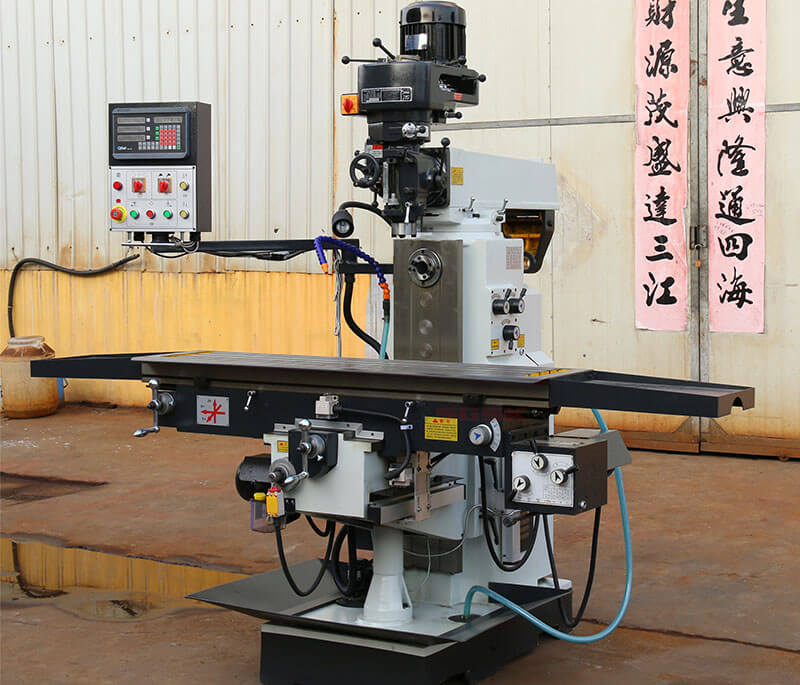

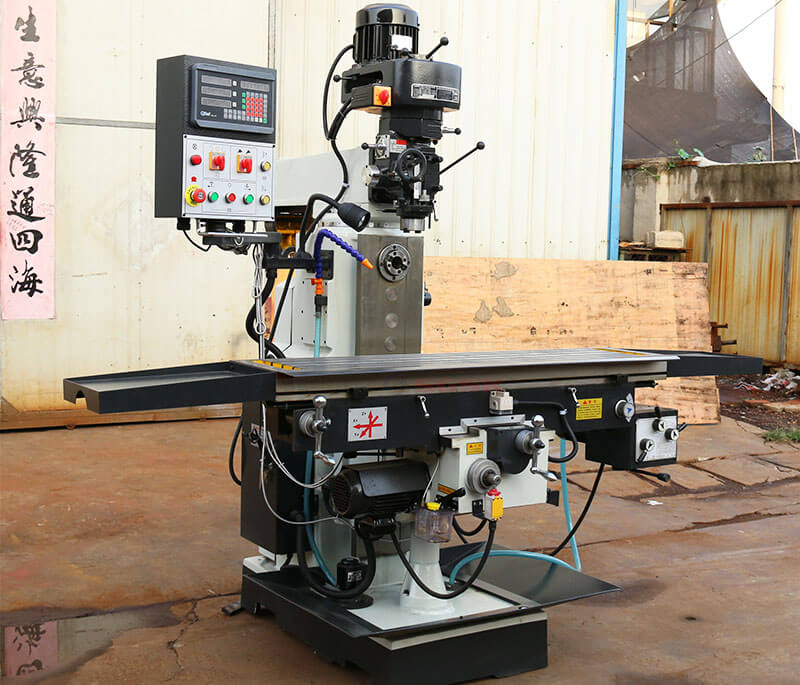

X6332炮塔铣床

主要技术参数

SPECIFICATIONS

Units

X6332

X6336

工作台尺寸

Table size

mm

1370*320

1500*360

工作台行程

Table travel

mm

800/300/400

1000/320/450

T型槽（数量-宽度x间距）

T slot(number-width*pitch)

-

3-14*70

3-18*80

主轴锥度

Spindle taper

-

IS040

IS040

卧轴锥度

Horizontal spindle taper

-

IS040

IS050

主轴转速范围（级数）

Spindle speed range(steps)

rpm

50HZ:65-4500,60HZ:80-5440 (16)  (选配 opt.无段(variable)65-4000)

卧轴转速范围（级数）

Horizontal spindle speed range(steps)

rpm

40-1300 (12)

60-1800 (12)

主轴行程

Spindle travel

mm

127

127

主轴端面到工作台距离

Distance between horizontal spindle nose and table surface

mm

140-540

140-590

卧轴中心到工作台距离

Distance between spindle axis and table surface

mm

0-400

0-450

主电机功率

Main motor power

kw

2.2(立 V)/3(卧 H)

3.7(立 V)/4(卧 H)

铢头左右回转

Head rotation (left - right)

o

±90°

±90°

铢头前后回转

Head rotation (front - rear)

o

~

~

机床重量

Machine weight

kg

2000

2400

外形尺寸（长X宽X高）

Overall dimension(L*W*H)

mm

2200*1820*2350

2600*2200*2550
